| Tên thương hiệu: | GENY |
| Số mẫu: | YC1893D |
| Điều khoản thanh toán: | L/C,T/T,D/P |

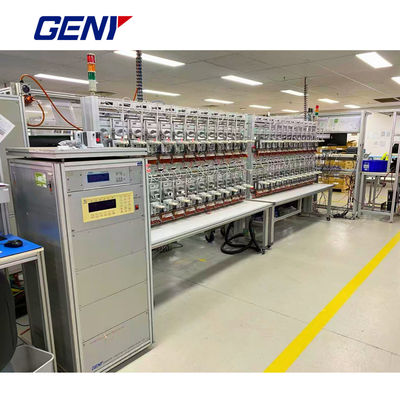

1.Lớp độ chính xác: 0.05
2.Dễ dàng hiệu chuẩn các đồng hồ kết nối I-P đóng với bộ biến áp dòng bị cô lập ((ICT)
|
Thông số kỹ thuật. |
YC1893D-ICT-6 |
YC1893D-ICT-12 |
YC1893D-ICT-24 |
YC1893D-ICT-48 |
|
Số lượng các vị trí đo lường được trang bị ICT |
6 |
12 |
24 |
48 |
|
Lớp độ chính xác của ICT |
0.05 / 0.01 |
|||
|
Độ chính xác |
0.05 |
|||
|
Nguồn năng lượng |
YCS-103-250 |
YCS-103-600 |
YCS-103-1200 |
YCS-103-2500 |
|
Máy đo tiêu chuẩn |
SZ03A-K6 / SZ03A-K8 (được tùy chỉnh) |
|||
|
Đầu quét |
Dòng YCG-S |
|||
|
Điện áp |
|
|||
|
Điện áp thử nghiệm (Phase-Neutral) |
3x ((24V ~ 288V) ((hoặc tùy chỉnh) |
|||
|
Năng lượng của điện áp đầu ra |
Tối đa 3x100VA |
Tối đa 3x250VA |
Max. 3x500VA |
Max. 3x1000VA |
|
Nghị quyết |
Tốt hơn 0,01% của giá trị phạm vi đầy đủ quy mô |
|||
|
Cài đặt độ chính xác |
Tốt hơn 0,05% ở giá trị phạm vi cuối cùng |
|||
|
Sự ổn định |
Tốt hơn 0,005% /h (thời gian tích hợp 150s) |
|||
|
Điều chỉnh tải từ 0 ~ max. tải |
Tốt hơn 0,01% |
|||
|
Tỷ lệ biến dạng |
Tốt hơn 0,3% đối với tải độ kháng tuyến tính |
|||
|
Động thái |
2~21 tự do lập trình |
|||
|
Hiện tại |
|
|||
|
Nguồn điện thử |
3x ((1mA ~ 100A) |
|||
|
Năng lượng của dòng phát ra |
Tối đa 3x150VA |
Tối đa 3x350VA |
Tối đa 3x750VA |
Tối đa 3x1500VA |
|
Nghị quyết |
Tốt hơn 0,01% của giá trị phạm vi đầy đủ quy mô |
|||
|
Cài đặt độ chính xác |
Tốt hơn 0,05% ở giá trị phạm vi cuối cùng |
|||
|
Sự ổn định |
Tốt hơn 0,005% /h (thời gian tích hợp 150s) |
|||
|
Điều chỉnh tải từ 0 ~ max. tải |
Tốt hơn 0,01% |
|||
|
Tỷ lệ biến dạng |
Tốt hơn 0,3% đối với tải độ kháng tuyến tính |
|||
|
Động thái |
2~21 tự do lập trình |
|||
|
góc pha |
|
|||
|
Phạm vi |
0~3600 |
|||
|
Nghị quyết |
0.01⁰ |
|||
|
Cài đặt độ chính xác |
0.1⁰ |
|||
|
Tần số |
|
|||
|
Phạm vi |
45Hz ~ 65Hz |
|||
|
Nghị quyết |
0.01Hz |
|||
|
Hiển thị lỗi |
|
|||
|
Loại hiển thị lỗi |
Đèn LED màu đỏ |
|||
|
Độ phân giải của màn hình lỗi |
8 chữ số |
|||
|
Các loại khác |
|
|||
|
Nguồn điện áp |
3x220/380V ± 10% ((hoặc tùy chỉnh) 50/60Hz ±2Hz |
|||
|
Nhiệt độ môi trường |
-10°C~+40°C |
|||
|
Độ ẩm tương đối |
35% ~ 85% |
|||
1Lắp đặt ICT trong mỗi vị trí đo để kiểm tra các đồng hồ ba pha với các liên kết khép giữa các mạch đo dòng điện và điện áp (I-P liên kết).
2Hệ thống kiểm tra đồng hồ có thể đo đồng hồ cơ học, điện tử và điện tử bằng cách vận hành tự động, bán tự động hoặc thủ công.
3Các đồng hồ đang được thử nghiệm: 3P4W, 3P3W, 1P2W
4Chế độ thử nghiệm: công suất hoạt động, công suất phản ứng và công suất phản ứng liên kết chéo.
5Đồng thời đo đồng hồ với cùng một thông số kỹ thuật nhưng các hằng số đồng hồ khác nhau.
6. Tự động định vị dấu rotor của đĩa của đồng hồ cơ khí, tăng hiệu quả.
7Bắt đầu thử nghiệm và thử nghiệm lướt.
8Sử dụng quá tải, mạch điện áp ngắn và chức năng bảo vệ mạch điện mở.
9Di chuyển đồng bộ của các đầu quét hợp lý hóa quy trình kiểm soát.
10Đồng nhôm là một vật liệu nhẹ nhưng bền và chống ăn mòn. Phần mềm thử nghiệm, tương thích với Windows 2000, XP, 7, 8 và 10,bao gồm một loạt các mô-đun chức năng cho các đồng hồ năng lượng hiện đại khác nhauCác mô-đun này tạo điều kiện cho việc kiểm tra lỗi thời gian thực, hài hòa, nhu cầu và ảnh hưởng, trong số những người khác.
