Kiểm tra độ chính xác của đồng hồ điện công suất hài hòa
,
Thiết bị kiểm tra đồng hồ điện
Mô tả sản phẩm

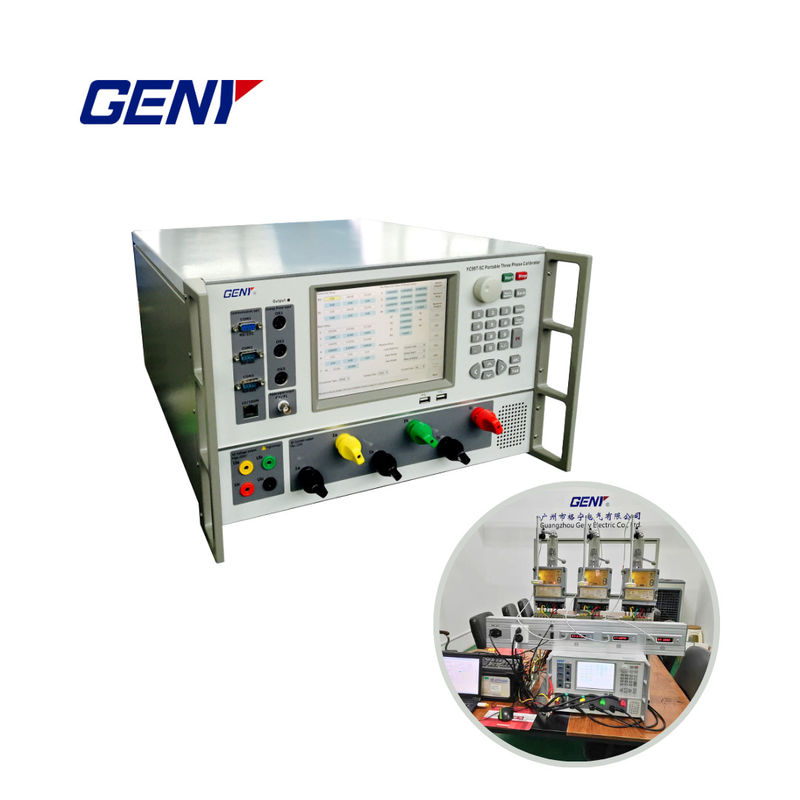

YC99T-5C/3C Bộ hiệu chuẩn ba pha di động
1Ứng dụng
Ứng dụng: Trung tâm thử nghiệm đo lường của các công ty lưới điện, bộ phận đo lường của các công ty cung cấp điện và nhà máy điện,Các cơ quan kiểm tra đo lường quốc gia và các bộ phận kiểm tra đo lường, các phòng kiểm tra đo lường của các doanh nghiệp vừa, như đường sắt và hóa dầu.Các bộ hiệu chuẩn có thể được sử dụng bởi các nhà sản xuất đồng hồ đo điện và đồng hồ năng lượng, bao gồm cả các phòng sản xuất, nghiên cứu và phát triển, kiểm tra, cũng như tại các trường đại học và các tổ chức nghiên cứu liên quan, các phòng thí nghiệm chuyên môn.
2- Loại đồng hồ hiệu chuẩn
Người sử dụng máy đo có thể hiệu chỉnh bao gồm: máy đo năng lượng hoạt động một pha, ba pha
máy đo năng lượng hoạt động ba dây, máy đo tổng hợp ba dây ba pha, ba pha
máy đo năng lượng hoạt động bốn dây, máy đo tổng hợp bốn dây ba pha, ba pha ba dây
Bộ đo năng lượng phản ứng sinus, bộ đo năng lượng phản ứng sinus ba pha bốn dây, hai yếu tố
Máy đo năng lượng phản ứng 60 °, hai yếu tố máy đo năng lượng phản ứng 90 ° và ba yếu tố
Máy đo năng lượng phản ứng 90 độ.
3Các đặc điểm kỹ thuật
Điện áp đầu ra biến đổi
Phạm vi đầu ra điện áp AC YC99T-3C: 100V, 220V, 380V, 660V;
YC99T-5C phạm vi đầu ra điện áp biến đổi: 100V, 220V, 380V;
Phạm vi điều chỉnh: ((0?? 120%) RG,RG là phạm vi, giống như dưới đây;
Mức độ điều chỉnh: 0,01%RG,0.1%RG,1%RG,10%RG là tùy chọn;
Sự ổn định: 0,01%/2min
Sự biến dạng: ≤0,2% (nhiệm vụ không dung lượng)
Lượng đầu ra tối đa: 20VA / pha;
Độ chính xác đo: 0,05%RG;
Điện xuất AC
YC99T-3C phạm vi đầu ra dòng AC: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
2 YC99T-5C phạm vi đầu ra dòng AC: 50mA, 200mA, 1A, 5A, 20A, 100A;
Lưu ý: Khi dòng điện đầu ra lớn hơn 60A ở tốc độ 100A, thời gian đầu ra phải dưới 30 phút.
Phạm vi điều chỉnh: (0 ¢120)%RG,RG là phạm vi,tương tự dưới đây;
Mức độ điều chỉnh: 0,01%RG,0.1%RG,1%RG,10%RG là tùy chọn;
Độ ổn định: 0,01%/2min;
Sự biến dạng: ≤0,2% (nhiệm vụ không dung lượng);
YC99T-3C đầu ra tối đa. Trọng lượng: 60VA (50A gear, 120% đầu ra);
YC99T-5C đầu ra tối đa. Trọng lượng: 120VA (100A, đầu ra 120%);
Độ chính xác đo: 0,05%RG;
Lượng đầu ra
Tính ổn định công suất: 0,01%RG/2min;
Độ chính xác đo năng lượng hoạt động và phản ứng: 0,05%RG;
Phản xuất pha
Phương thức điều chỉnh đầu ra: 0°~360°;
Độ điều chỉnh đầu ra: 10 °, 1 °, 0,1 °, 0,01 ° là tùy chọn.
Độ phân giải: 0,01°;
Độ chính xác đo: 0,05°.
Lượng đầu ra của yếu tố công suất
Phạm vi điều chỉnh: -1 ~ 0 ~ +1;
Độ phân giải đo: 0.0001;
Độ chính xác đo: 0.0005;
Điểm phát ra tần số
Phạm vi điều chỉnh: 40Hz ~ 70Hz;
Mức độ điều chỉnh đầu ra: 1Hz, 0,1Hz, 0,01Hz, 0,001Hz là tùy chọn.
Độ phân giải: 0,001Hz;
Độ chính xác: 0,002 Hz.
Thiết lập hài hòa
Thời gian hài hòa: 2 ~ 63 lần;
Hàm lượng âm thanh: 0 ~ 40%;
Giai đoạn hài hòa: 0 ° ~ 359.99 °;
Lỗi thiết lập hài hòa: 2 ~ 31 lần: ≤ ± 0,1%, 32 ~ 63 lần: ≤ ± 0,2%
Đo sai số năng lượng
YC99T-3C giới hạn lỗi cơ bản năng lượng hoạt động:
± 0,05%RD (tăng điện 40V/660V, dòng 0.02A/60A, PF≥0.5);
± 0,1%RD (tăng điện 40V/660V, dòng 0.01A/0.02A, PF=1);
YC99T-3C giới hạn lỗi cơ bản về năng lượng phản ứng:
± 0,1%RD (tăng điện 40V/660V, dòng 0.02A/60A, PF≥0.5);
± 0,2%RD (tăng điện 40V/660V, dòng 0.01A/0.02A, PF=1);
YC99T-5C giới hạn lỗi cơ bản năng lượng hoạt động:
± 0,05%RD (tăng điện 40V380V, dòng 0.02A120A, PF≥0.5);
± 0,1%RD (tăng điện 40V380V, dòng 0.01A0.02A, PF=1);
YC99T-5C giới hạn lỗi cơ bản về năng lượng phản ứng:
± 0,1%RD (tăng điện 40V380V, dòng 0.02A120A, PF≥0.5);
