Hệ thống kiểm tra máy đo ba giai đoạn kết nối kín

Hệ thống kiểm tra máy đo ba giai đoạn kết nối kín

Tên thương hiệu:	GENY
Số mẫu:	YC-1893D-ICT
Điều khoản thanh toán:	L/C, T/T, D/P
Khả năng cung cấp:	100/năm

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

ISO, CE

Mô hình NO.:

YC1893D-ICT

Hiển thị:

Số

Cài đặt:

Kết nối trực tiếp

Sử dụng:

Đồng hồ đo năng lượng đa chức năng, Đồng hồ đo Watt giờ, Đồng hồ đo dùng trong công nghiệp và gia đì

Thiết bị điện:

Ba pha ba dây

Lý thuyết:

Đồng hồ điện tử

Kết nối đồng hồ đo điện:

Phần cuối

Tín hiệu đo được:

Đỉnh xung

Loại:

máy đo năng lượng

tùy chỉnh:

tùy chỉnh

Thương hiệu:

thể loại

Gói vận chuyển:

Vỏ gỗ dán

Thông số kỹ thuật:

12,4CBM

Nguồn gốc:

Trung Quốc

Mã Hs:

9030849000

Cảng:

Quảng Châu, Trung Quốc

Khả năng cung cấp:

100/năm

Làm nổi bật:

Hệ thống thử nghiệm đồng hồ nối kín

hệ thống thử nghiệm ba pha

Mô tả sản phẩm

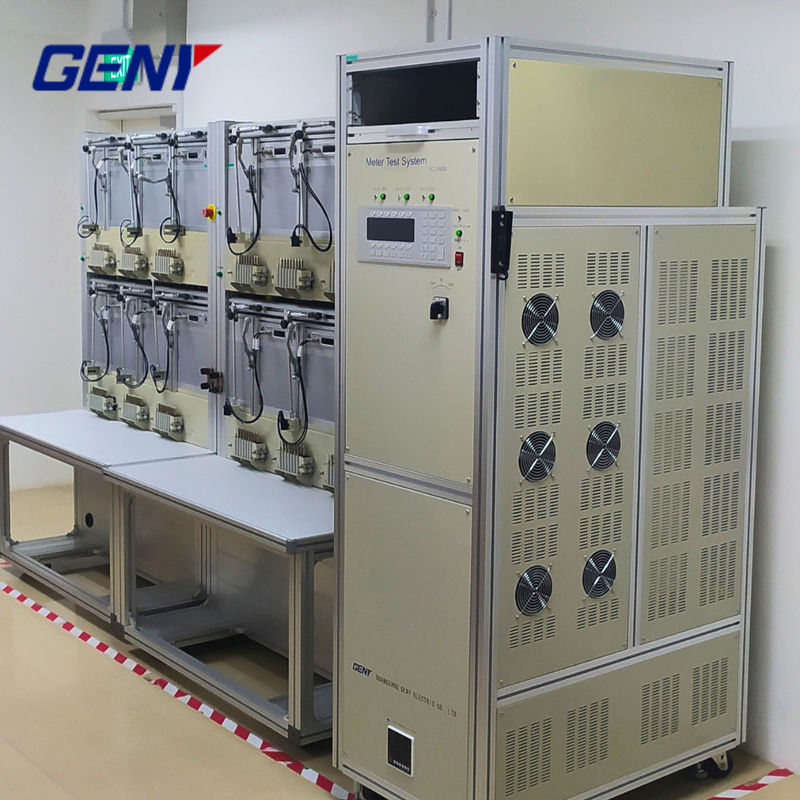

Hệ thống kiểm tra máy đo ba giai đoạn kết nối kín

Thông số kỹ thuật

Lớp độ chính xác: 0.05
Dễ dàng hiệu chỉnh I-P kết nối kín đồng hồ với biến áp dòng cách ly ((ICT)

Thông số kỹ thuật.	YC1893D-ICT-6	YC1893D-ICT-12	YC1893D-ICT-24	YC1893D-ICT-48
Số lượng các vị trí đo lường được trang bị ICT	6	12	24	48
Lớp độ chính xác của ICT	0.05 / 0.01
Độ chính xác	0.05
Nguồn năng lượng	YCS-103-250	YCS-103-600	YCS-103-1200	YCS-103-2500
Máy đo tiêu chuẩn	SZ03A-K6 / SZ03A-K8 (được tùy chỉnh)
Đầu quét	Dòng YCG-S
Điện áp
Điện áp thử nghiệm (Phase-Neutral)	3x ((24V ~ 288V) ((hoặc tùy chỉnh)
Năng lượng của điện áp đầu ra	Tối đa 3x100VA	Tối đa 3x250VA	Max. 3x500VA	Max. 3x1000VA
Nghị quyết	Tốt hơn 0,01% của giá trị phạm vi đầy đủ quy mô
Cài đặt độ chính xác	Tốt hơn 0,05% ở giá trị phạm vi cuối cùng
Sự ổn định	Tốt hơn 0,005% /h (thời gian tích hợp 150s)
Điều chỉnh tải từ 0 ~ max. tải	Tốt hơn 0,01%
Tỷ lệ biến dạng	Tốt hơn 0,3% đối với tải độ kháng tuyến tính
Động thái	2~21 tự do lập trình
Hiện tại
Nguồn điện thử	3x ((1mA ~ 100A)
Năng lượng của dòng phát ra	Tối đa 3x150VA	Tối đa 3x350VA	Tối đa 3x750VA	Tối đa 3x1500VA
Nghị quyết	Tốt hơn 0,01% của giá trị phạm vi đầy đủ quy mô
Cài đặt độ chính xác	Tốt hơn 0,05% ở giá trị phạm vi cuối cùng
Sự ổn định	Tốt hơn 0,005% /h (thời gian tích hợp 150s)
Điều chỉnh tải từ 0 ~ max. tải	Tốt hơn 0,01%
Tỷ lệ biến dạng	Tốt hơn 0,3% đối với tải độ kháng tuyến tính
Động thái	2~21 tự do lập trình
góc pha
Phạm vi	0~3600
Nghị quyết	0.01⁰
Cài đặt độ chính xác	0.1⁰
Tần số
Phạm vi	45Hz ~ 65Hz
Nghị quyết	0.01Hz
Hiển thị lỗi
Loại hiển thị lỗi	Đèn LED màu đỏ
Độ phân giải của màn hình lỗi	8 chữ số
Các loại khác
Nguồn điện áp	3x220/380V ± 10% ((hoặc tùy chỉnh) 50/60Hz ±2Hz
Nhiệt độ môi trường	-10°C~+40°C
Độ ẩm tương đối	35% ~ 85%

Mô tả

Lắp đặt ICT tại mỗi vị trí của máy đo để thử các máy đo ba pha với kết nối đóng giữa các mạch đo dòng điện và điện áp (đối kết I-P).
Hệ thống kiểm tra đồng hồ có thể đo đồng hồ cơ khí, điện cơ và điện tử thông qua hoạt động tự động, bán tự động hoặc thủ công.
Các đồng hồ đang được thử nghiệm: 3P4W, 3P3W, 1P2W.
Chế độ thử nghiệm: công suất hoạt động, công suất phản ứng, công suất phản ứng liên kết chéo.
Đồng thời đo đồng hồ với cùng một thông số kỹ thuật nhưng các hằng số đồng hồ khác nhau.
Định vị tự động của dấu rotor trên đĩa của đồng hồ cơ học để tăng hiệu quả.
Tiến hành thử nghiệm khởi động và lướt.
Tính năng bảo vệ chức năng cho quá tải, mạch điện áp ngắn và mạch điện mở.
Di chuyển đồng bộ của đầu quét đơn giản hóa việc điều khiển.
Được làm bằng hợp kim nhôm, nhẹ, mạnh mẽ và chống ăn mòn.
Phần mềm kiểm tra tương thích với hệ điều hành Windows 2000/XP/7/8/10 thân thiện và bao gồm các mô-đun chức năng cho tất cả các loại đồng hồ năng lượng hiện đại, cho phép kiểm tra như lỗi, âm thanh,nhu cầu, và kiểm tra ảnh hưởng.
