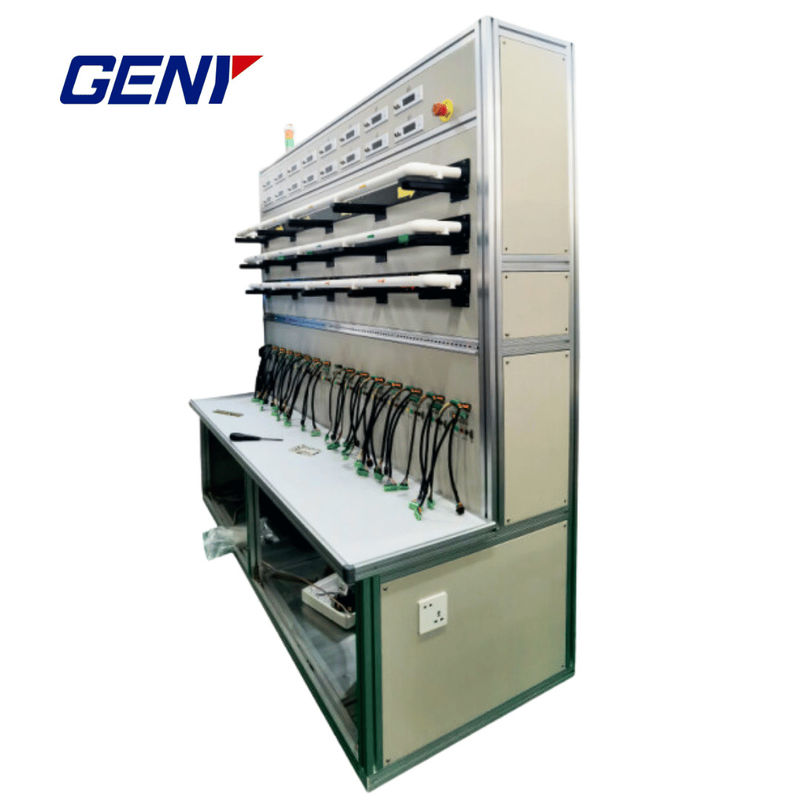

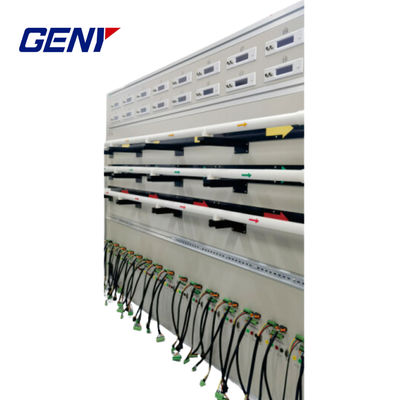

YC-1893GT Hệ thống xác minh đồng hồ năng lượng cố định gắn trên đường sắt

YC-1893GT Hệ thống xác minh đồng hồ năng lượng cố định gắn trên đường sắt

Tính năng thiết bị

• Đặc điểm hệ thống linh hoạt
• RJ-45 / RS-485 / CAN Interface
• Giao diện liên lạc Bluetooth (carrier/remote signal/state grid)
• Hoạt động hiệu chuẩn tự động máy vi tính và hiệu chuẩn bàn phím bằng tay
• Cài đặt kế hoạch hiệu chuẩn linh hoạt
• Các định dạng báo cáo khác nhau có thể được sửa đổi theo yêu cầu của người dùng
• Giao thức thông tin cho máy đo thông minh
• Các chức năng đầu vào mã vạch và mạng
• Hỗ trợ 645, 698 giao thức truyền thông

Thông số kỹ thuật

Mức độ chính xác thiết bị: 0.05 Level / 0.1 Level

Điện áp đầu ra

• Phạm vi: 3x57.7V / 3x100V / 3x220V / 3x380V
• Phạm vi điều chỉnh: 0~120% Un
• Độ chính xác điều chỉnh: Ít nhất 1mV
• Sự biến dạng hình sóng: ≤0,3%
• Tác động thay đổi pha: < 0,1%
• Điều chỉnh tải: ≤ ± 0,3% của giá trị quy mô đầy đủ (kháng kháng tinh khiết, cảm ứng, dung lượng)
• Độ chính xác giám sát: Giám sát bằng đồng hồ tiêu chuẩn đa chức năng

Điện xuất

• Phạm vi: 3x0.02A ~ 100A Chọn phạm vi tự động (Phần nguồn điện, Imax mặc định = 50A)
• 3x0.2A ~ 500A (Through 1:10 ICT Transformation Output. Mức độ chính xác ICT: 0.01)
• CT chuyển đổi đầu ra, khởi động hiện tại: 200mA (tối thiểu), chính xác hiện tại khởi động ≤ 3%
• Năng lượng đầu ra cuộn Rogowski mô phỏng: 0,16mV-400mV (tương ứng với đầu vào đường sắt 0.2A ~ 500A)
• Phạm vi điều chỉnh: 0~120%
• Độ chính xác điều chỉnh: Ít nhất 0,1mA (phần nguồn điện)
• Sự biến dạng hình sóng: ≤0,3%
• Tác động thay đổi pha: < 0,1%
• Điều chỉnh tải: ≤ ± 0,3% của giá trị quy mô đầy đủ (kháng kháng tinh khiết, cảm ứng, dung lượng)
• Độ chính xác giám sát: Giám sát bằng đồng hồ tiêu chuẩn đa chức năng

Giai đoạn đầu ra

• Phạm vi điều chỉnh: 0,01°~360°
• Độ chính xác điều chỉnh: Ít nhất 0,01°
• Điều chỉnh tải: < ± 0,3°
• Độ chính xác giám sát: Giám sát bằng đồng hồ tiêu chuẩn đa chức năng

Tần số đầu ra

• Phạm vi điều chỉnh: 45.000Hz ~ 65.000Hz
• Độ chính xác điều chỉnh: Ít nhất 0,001Hz
• Điều chỉnh tải: < ± 0,1%
• Độ chính xác giám sát: Giám sát bằng đồng hồ tiêu chuẩn đa chức năng

Tính đối xứng công suất đầu ra

• Khi thiết bị chỉ ra (hoặc mặc định là) đối xứng, đối xứng đầu ra thực tế không nên vượt quá các thông số kỹ thuật trong bảng 3-3.

Tính ổn định công suất đầu ra

• Sau khi thiết bị đạt đến trạng thái ổn định nhiệt, trong phạm vi tải lượng đầu ra được chỉ định, sự ổn định công suất đầu ra Py không nên vượt quá các thông số kỹ thuật trong bảng 3-4.

(Bảng 3-3)

(Bảng 3-4)

Tín hiệu thời gian

• Máy đo tần số thời gian mô-đun, tần số thời gian đầu ra 625kHz
• Độ chính xác tần số dao động tinh thể bên trong ≤0.4x10^-6, ổn định hàng năm ≤0.1x10^-6
• (Trên đây là cấu hình mặc định, cho các thông số hiệu suất và chức năng khác, vui lòng liên hệ với công ty của chúng tôi để tùy chỉnh)
