YCCl-9901 Định dạng pha và bộ cấp cho thiết bị thử nghiệm biến áp

YCCl-9901 Định dạng pha và bộ cấp cho thiết bị thử nghiệm biến áp

1.Phase và Feeder Identifier được sử dụng để xác định thông tin cơ bản của người dùng, chẳng hạn như máy biến áp của người dùng, dòng điện và pha vv, Nó phục vụ như một cách tiếp cận quản lý hiệu quả.

2Hệ thống sử dụng cả phương pháp xung và phương pháp tín hiệu mang đường dây điện để xác định thông tin của người dùng. Hai phương pháp có thể được sử dụng kết hợp hoặc riêng biệt. Nó cung cấp độ chính xác cao,không có đánh giá sai hoặc không nhận ra người dùng xảy ra.

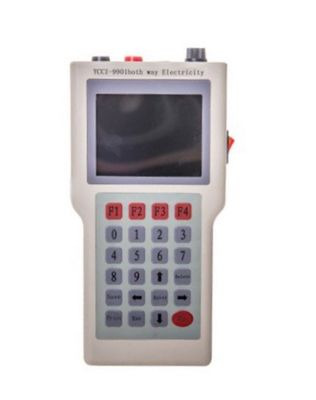

3Hệ thống bao gồm một thiết bị thử nghiệm máy chủ và các đơn vị thử nghiệm cầm tay.và các đơn vị cầm tay được sử dụng ở phía người dùng để xác định thông tin.

Thông số kỹ thuật:

Tính năng & Chức năng

• Chức năng nhận dạng để phân biệt các biến áp và pha của các đường đo.
• Xác định tải trọng (số lượng đồng hồ năng lượng đang sử dụng) của mỗi giai đoạn của bộ biến áp.
• Hiển thị và lưu trữ giá trị điện áp của các đường đo và đo sự khác biệt điện áp giữa phía biến áp và phía người dùng.
• Hiển thị nội dung hài hòa lẻ (trong 3-51) của đường đo và lưu trữ tổng số hài hòa. Hiển thị hình dạng sóng điện áp của đường đo.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Xác định đường nhánh, trong đó các đơn vị cầm tay nằm, của khu vực phân phối, bằng cách sử dụng kẹp hiện tại để thu hồi xung.
• Sử dụng ba kẹp dòng, máy chủ hiển thị điện áp, dòng, góc, công suất hoạt động, công suất phản ứng, nhân công suất vv trong khi không sử dụng kẹp dòng,nó chỉ hiển thị giá trị điện áp với các thông số khác được hiển thị là không.
• 500A và các kẹp lớn hơn hoặc cuộn Rogowski có sẵn cho thử nghiệm nhánh.
• Số khu vực phân phối có thể được đặt tự do để phân biệt các biến áp được thử nghiệm.
• Sự phân biệt về hướng và cực không cần thiết cho thử nghiệm xung, khi sử dụng phương pháp kết nối đơn vị cầm tay hoặc phương pháp kết nối kẹp hiện tại của máy chủ.

Phương pháp sử dụng

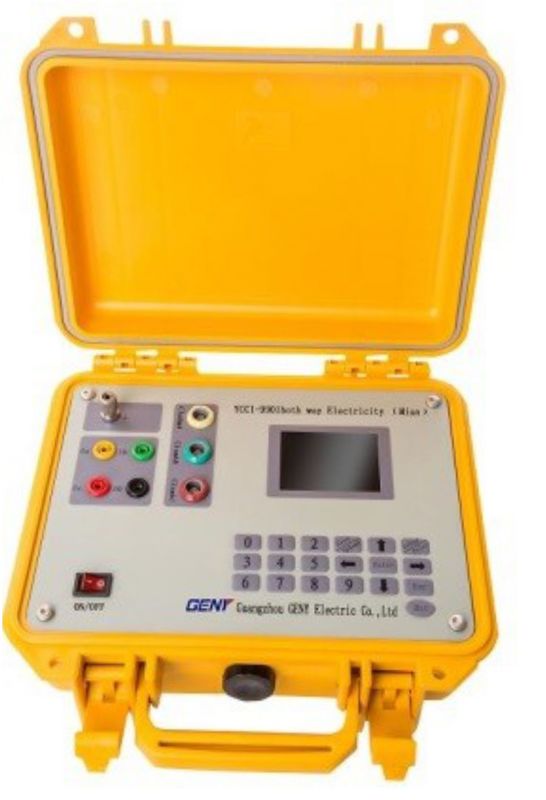

Máy chủ

Kết nối các dây thử nghiệm màu vàng, xanh lá cây, đỏ và đen với UA, UB, UC, UO đầu cuối trong máy chủ tương ứng.Bên kia được kết nối với biến áp hoặc thiết bị cung cấp điện khác bằng kẹp. (Lưu ý: theo mặc định, màu vàng là giai đoạn A, màu xanh lá cây là giai đoạn B, màu đỏ là giai đoạn C và màu đen là UO).

Thêm

Sử dụng mặt cắm của bút thử nghiệm để kết nối đầu cuối bảng điều khiển mở rộng và mặt kẹp để kết nối đồng hồ điện (màu đỏ là đường pha và màu đen là đường không).
