| Tên thương hiệu: | GENY |
| Số mẫu: | YC98G |
| Điều khoản thanh toán: | L/C, T/T, D/P |
| Khả năng cung cấp: | 5 mảnh / tháng |

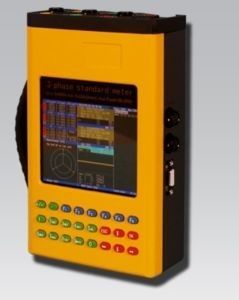

YC98G là một đồng hồ tiêu chuẩn hoạt động di động với thiết kế hướng đến con người để xác minh đồng hồ hoạt động / phản ứng ba pha (3 hoặc 4 dây) và đồng hồ một pha, có lớp độ chính xác từ 0,1 đến 0.05, thích hợp cho thử nghiệm thực địa.
| em | Phạm vi đo | Giải quyết hiệu quả | Độ chính xác (%) | Các loại khác |
| điện áp | 5 - 450 V | 0.001 V | 0.05% | 2 phạm vi ((1:4) |
| CT hiện tại | 0.05 - 20 A | 0.0002 A | 0.05% | 3 phạm vi ((1:10) |
| Clamp CT | 0.01 - 100 A | 0.001 A | 0.15% | 3 phạm vi ((1:10) |
| tần số | 45-65 Hz | 0.001 Hz | 00,01 Hz | |
| Năng lượng hoạt động | 0~±Umax X Imax | 0.0001 W | 0.10% | |
| 0~±Umax X Imax | 0.0001 W | 0.20% | Với kẹp CT | |
| Năng lượng phản ứng | 0~±Umax X Imax | 0.0001 Var | 0.20% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | Với kẹp CT | |
| Apparent power (Sức mạnh hiển nhiên) | 0~±Umax X Imax | 0.0001 VA | 0.20% | |
| Năng lượng hoạt động | 0.10% | |||
| 0.20% | Với kẹp CT | |||
| Năng lượng phản ứng | 0.20% | |||
| 0.30% | Với kẹp CT | |||
| Hằng số năng lượng | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| Nhân tố năng lượng | 0 ~ ± 0.9999 | 0.0001 | ± 0.01 | |
| góc pha | 0 ~ 359. 999o | 0.001 o | ± 0,01 o | |
| Môi trường làm việc | -10 ~ + 55oC, 15 ~ 85% RHD, độ cao: -10 ~ 3500 m | |||
| Ảnh hưởng của nhiệt độ | ≤25ppm/oC (U/I, ≤15ppm/oC (người khác) | |||
| Ảnh hưởng của tần số | ≤ 25ppm / Hz | |||
| Giao diện xung | Nhập (2 kênh, PLi1, PLi2) | |||
| Mức thấp≤2V, mức cao≥5V | ||||
| Khả năng đầu ra (2 kênh, công suất hoạt động PLo-1, công suất phản ứng PLo-3) | ||||
| Mức thấp ≤0,5V, mức cao ≥11,5V | ||||
| Giao diện truyền thông | Chuyển tiếp hàng loạt không đồng bộ: RS232, 9600bps, 1N8. | |||
| Nguồn cung cấp điện1 | Năng lượng từ U1, Un kiểm tra đầu mạch: 85 ~ 450V / ¥ 35VA | Từ mạch được thử nghiệm | ||
| Nguồn cung cấp điện 2 | Năng lượng từ ổ cắm AC: 85 ~ 450V / 35VA | |||
| Nguồn cung cấp điện3 | Loại pin: Li polymer batter, kích thước: 110mmX51mmX16mm, | Pin Li bên trong | ||
| Điện áp đầu ra: 7,2V, Capacity: 5000mAh | ||||
| Cấu trúc | Công cụ: 245mm X 162mm X 60mm | |||
| Vỏ chứa: 559mm X 351mm X 229mm | ||||
| Trọng lượng | Trọng lượng của dụng cụ chính: 1,7kg | |||
| Tổng trọng lượng đặt: 11,5kg | ||||
| Thông số kỹ thuật cho YC98G - 0,05% | ||||
| Điểm | Phạm vi đo | Giải quyết hiệu quả | Độ chính xác (%) | Các loại khác |
| điện áp | 5 - 450 V | 0.001 V | 0.02% | 2 phạm vi ((1:4) |
| CT hiện tại | 0.05 - 20 A | 0.0002 A | 0.02% | 3 phạm vi ((1:10) |
| Clamp CT | 0.01 - 100 A | 0.001 A | 0.15% | 3 phạm vi ((1:10) |
| tần số | 45-65 Hz | 0.001 Hz | 00,01 Hz | |
| Năng lượng hoạt động | 0~±Umax X Imax | 0.0001 W | 0.05% | |
| 0~±Umax X Imax | 0.0001 W | 0.20% | Với kẹp CT | |
| Năng lượng phản ứng | 0~±Umax X Imax | 0.0001 Var | 0.10% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | Với kẹp CT | |
| Apparent power (Sức mạnh hiển nhiên) | 0~±Umax X Imax | 0.0001 VA | 0.10% | |
| Năng lượng hoạt động | 0.05% | |||
| 0.20% | Với kẹp CT | |||
| Năng lượng phản ứng | 0.10% | |||
| 0.30% | Với kẹp CT | |||
| Hằng số năng lượng | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| Nhân tố năng lượng | 0 ~ ± 0.9999 | 0.0001 | ± 0,005% | |
| góc pha | 0 ~ 359. 999o | 0.001 o | ± 0,005 o | |
| Môi trường làm việc | -10 ~ + 55oC, 15 ~ 85% RHD, độ cao: -10 ~ 3500 m | |||
| Ảnh hưởng của nhiệt độ | ≤ 10 ppm/oC ((U/I, ≤ 15 ppm /oC ((other) | |||
| Ảnh hưởng của tần số | ≤ 20 ppm / Hz | |||
| Giao diện xung | Nhập (2 kênh, PLi1, PLi2) | |||
| Mức thấp≤2V, mức cao≥5V | ||||
| Khả năng đầu ra (2 kênh, công suất hoạt động PLo-1, công suất phản ứng PLo-3) | ||||
| Mức thấp ≤0,5V, mức cao ≥11,5V | ||||
| Giao diện truyền thông | Chuyển tiếp hàng loạt không đồng bộ: RS232, 9600bps, 1N8. | |||
| Nguồn cung cấp điện1 | Năng lượng từ U1, Un kiểm tra đầu mạch: 85 ~ 450V / ¥ 35VA | Từ mạch được thử nghiệm | ||
| Nguồn cung cấp điện 2 | Năng lượng từ ổ cắm AC: 85 ~ 450V / 35VA | |||
| Nguồn cung cấp điện3 | Loại pin: Li polymer batter, kích thước: 110mmX51mmX16mm, | Pin Li bên trong | ||
| Điện áp đầu ra: 7,2V, Capacity: 5000mAh | ||||
| Cấu trúc | Công cụ: 245mm X 162mm X 60mm | |||
| Vỏ chứa: 559mm X 351mm X 229mm | ||||
| Trọng lượng | Trọng lượng của dụng cụ chính: 1,7kg | |||
| Tổng trọng lượng đặt: 11,5kg | ||||
| Điểm | Phạm vi đo | Giải quyết hiệu quả | Độ chính xác (%) | Các loại khác |
| điện áp | 5 - 450 V | 0.001 V | 0.02% | 2 phạm vi ((1:4) |
| CT hiện tại | 0.05 - 20 A | 0.0002 A | 0.02% | 3 phạm vi ((1:10) |
| Clamp CT | 0.01 - 100 A | 0.001 A | 0.15% | 3 phạm vi ((1:10) |
| tần số | 45-65 Hz | 0.001 Hz | 00,01 Hz | |
| Năng lượng hoạt động | 0~±Umax X Imax | 0.0001 W | 0.05% | |
| 0~±Umax X Imax | 0.0001 W | 0.20% | Với kẹp CT | |
| Năng lượng phản ứng | 0~±Umax X Imax | 0.0001 Var | 0.10% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | Với kẹp CT | |
| Apparent power (Sức mạnh hiển nhiên) | 0~±Umax X Imax | 0.0001 VA | 0.10% | |
| Năng lượng hoạt động | 0.05% | |||
| 0.20% | Với kẹp CT | |||
| Năng lượng phản ứng | 0.10% | |||
| 0.30% | Với kẹp CT | |||
| Hằng số năng lượng | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| Nhân tố năng lượng | 0 ~ ± 0.9999 | 0.0001 | ± 0,005% | |
| góc pha | 0 ~ 359. 999o | 0.001 o | ± 0,005 o | |
| Môi trường làm việc | -10 ~ + 55oC, 15 ~ 85% RHD, độ cao: -10 ~ 3500 m | |||
| Ảnh hưởng của nhiệt độ | ≤ 10 ppm/oC ((U/I, ≤ 15 ppm /oC ((other) | |||
| Ảnh hưởng của tần số | ≤ 20 ppm / Hz | |||
| Giao diện xung | Nhập (2 kênh, PLi1, PLi2) | |||
| Mức thấp≤2V, mức cao≥5V | ||||
| Khả năng đầu ra (2 kênh, công suất hoạt động PLo-1, công suất phản ứng PLo-3) | ||||
| Mức thấp ≤0,5V, mức cao ≥11,5V | ||||
| Giao diện truyền thông | Chuyển tiếp hàng loạt không đồng bộ: RS232, 9600bps, 1N8. | |||
| Nguồn cung cấp điện1 | Năng lượng từ U1, Un kiểm tra đầu mạch: 85 ~ 450V / ¥ 35VA | Từ mạch được thử nghiệm | ||
| Nguồn cung cấp điện 2 | Năng lượng từ ổ cắm AC: 85 ~ 450V / 35VA | |||
| Nguồn cung cấp điện3 | Loại pin: Li polymer batter, kích thước: 110mmX51mmX16mm, | Pin Li bên trong | ||
| Điện áp đầu ra: 7,2V, Capacity: 5000mAh | ||||
| Cấu trúc | Công cụ: 245mm X 162mm X 60mm | |||
| Vỏ chứa: 559mm X 351mm X 229mm | ||||
| Trọng lượng | Trọng lượng của dụng cụ chính: 1,7kg | |||
| Tổng trọng lượng đặt: 11,5kg | ||||
