| Tên thương hiệu: | GENY |
| Số mẫu: | SZ-03A-K8 |
| Điều khoản thanh toán: | L/C, T/T, D/P |
| Khả năng cung cấp: | 100/năm |
| Điều kiện và yêu cầu áp dụng | |||||
| Môi trường | Nhu cầu năng lượng | An toàn | |||
| Nhiệt độ hoạt động | Độ ẩm | Độ cao | Cung cấp điện áp | Nhóm IP | Phù hợp |
| -10oC - +40oC | 45% - 75% | < 2500m | 220V±10%,50/60Hz±2Hz | IP30 | CE phù hợp |
| Loại | SZ-03A-K8 | ||||
| Điện áp thử nghiệm | |||||
| Phạm vi | 5V-480V | ||||
| Lỗi | ± 0,02% ((5V-480V) | ||||
| Phạm vi hiển thị | 5.000000V-480,000V | ||||
| Điện thử nghiệm | |||||
| Phạm vi | 10mA-120A | ||||
| Lỗi | ± 0,02% ((50mA-120A) ± 0,05% ((10mA-50mA) | ||||
| Phạm vi hiển thị | 1.000000A-120.0000A | ||||
| Lỗi đo công suất | |||||
| Năng lượng hoạt động | ± 0,02% ((50mA-120A) | ||||
| Năng lượng phản ứng | ± 0,05% ((50mA-120A) | ||||
| Khả năng hiển nhiên | ± 0,05% ((50mA-120A) | ||||
| góc pha | |||||
| Phạm vi | 0°-360° | ||||
| Lỗi | ± 0,05° | ||||
| Phạm vi hiển thị | 0.000001°-359.9999° | ||||
| Tần số | |||||
| Phạm vi | 45Hz-65Hz | ||||
| Phạm vi hiển thị | 45.000-65.000 | ||||
| Lượng phát ra xung | |||||
| Khả năng phát ra tần số cao ((CH)) | 1x109 ((0A-1A) | ||||
| 1x108 ((1A-10A) | |||||
| 1x107 ((10A-120A) | |||||
| Khả năng phát ra tần số thấp (CL) | 2x10-5xCH | ||||
| Tỷ lệ xung | 1:01 | ||||
| Mức sản lượng | 5V | ||||
| Nhập xung | |||||
| Mức đầu vào | 24V | ||||
| Tần số đầu vào | 500Hz (tối đa) | ||||
| Kích thước ((WxHxD) ((mm)) | 432x131x470 | ||||
| Trọng lượng ((kg) | 16 | ||||

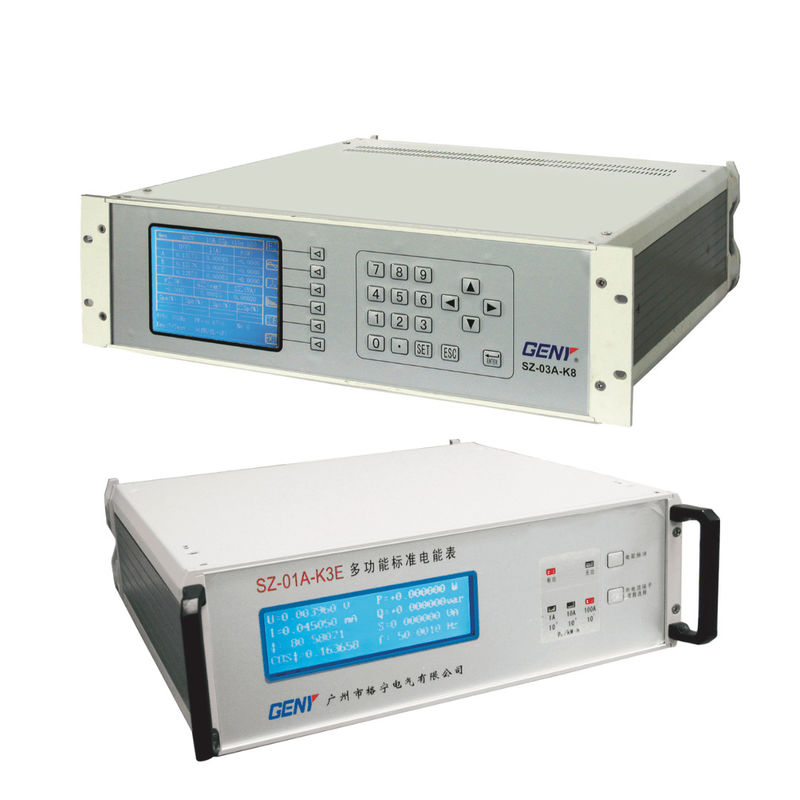

SZ-03A-K8 loạt ba pha đồng hồ tiêu chuẩn sử dụng công nghệ lâu dài như tốc độ cao DSP, CPLD, MCU và ADC với tự hiệu chuẩn, vvđồng hồ có thể lấy mẫu tín hiệu AC ở tốc độ cao và xử lý chúng với số học kỹ thuật số đặc biệtTất cả những điều này làm cho cấu trúc của máy đo đơn giản và đo độ chính xác 0,02% của lỗi tương đối.
Độ chính xác cao và ổn định lâu dài: Cung cấp độ chính xác đặc biệt và duy trì sự ổn định trong thời gian dài.
Đơn vị phổ quát cho các ứng dụng đa dạng: linh hoạt và thích nghi, phù hợp với một loạt các ứng dụng trên các ngành công nghiệp khác nhau.
đo đồng bộ các thông số điện: Có khả năng đo lường các thông số điện khác nhau đồng thời trong cả hai mạch ba pha và đơn pha.
Đo góc chính xác với tính toán điện năng phản ứng trực tiếp: Đảm bảo xác định chính xác các góc pha bằng cách tính toán trực tiếp điện năng phản ứng.
Định chuẩn đơn giản với kết quả đáng tin cậy: Quá trình hiệu chuẩn hợp lý chỉ sử dụng ba hằng số năng lượng, đảm bảo kết quả đáng tin cậy và nhất quán.
Tính toán lỗi với đầu vào xung tần số thấp: Tích hợp tính năng đầu vào xung tần số thấp để tạo điều kiện tính toán và sửa lỗi.
Phác họa trực quan với sơ đồ vectơ: Cung cấp hình ảnh trực quan thông qua sơ đồ vectơ để hiểu toàn diện về đặc điểm điện.
Màn hình sóng cho điện áp và dòng điện: Cung cấp màn hình hình sóng chi tiết cho điện áp và dòng điện trên mỗi giai đoạn, cho phép phân tích và giám sát kỹ lưỡng.
Phân tích và hiển thị hài hòa: Thực hiện phân tích và hình dung sâu sắc các thành phần hài hòa, tạo điều kiện cho việc xác định và giảm thiểu các biến dạng hài hòa.
Giao diện RS232 và RS485 để tích hợp máy tính: Được trang bị giao diện RS232 và RS485, cho phép tích hợp liền mạch với hệ thống máy tính để vận hành và quản lý dữ liệu thuận tiện.
