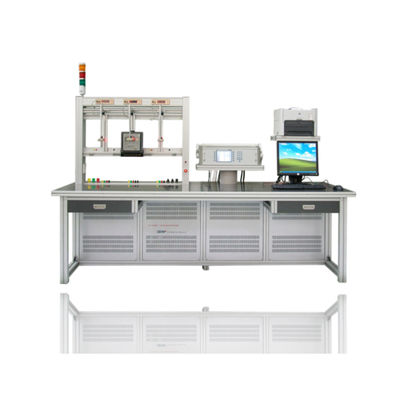

Hệ thống kiểm tra đồng hồ YC1893D là một hệ thống kiểm tra tự động hoàn toàn để kiểm tra và hiệu chuẩn cả đồng hồ đo năng lượng điện một pha và ba pha, bao gồm:

• Nguồn điện ba pha
• Máy đo tiêu chuẩn tham chiếu ba pha
• Thang thử treo đồng hồ
• Hệ thống kiểm soát thuế quan (cơ điện cố định, máy đọc cổng quang học, hộp điều khiển sóng)
• Các bộ phận cần thiết khác
• PC và phần mềm điều khiển toàn bộ hệ thống

Hệ thống kiểm tra đồng hồ YC1893D hoàn toàn phù hợp với tiêu chuẩn IEC 60736 và phù hợp để kiểm tra đồng hồ theo các tiêu chuẩn sau:

• IEC 62052-11 và IEC 62053-11, -21, -22, -23, -24
• IEC 62056
• EN 50470-1, EN 50470-2, EN 50470-3
• IEC 61010

Tính năng và chức năng

• Hệ thống kiểm tra đồng hồ có thể đo đồng hồ cơ khí, đồng hồ cơ khí điện tử và đồng hồ điện tử bằng cách vận hành tự động, bán tự động hoặc thủ công.
• Vật liệu hợp kim nhôm, nhẹ và mạnh mẽ và chống ăn mòn.
• Tự động định vị rotor dấu đĩa của máy đo cơ học, với hiệu quả cao hơn.
• Việc xoay đầu quét lại với nhau đơn giản hóa việc điều khiển.
• Hoàn thành hoàn toàn tự động các thử nghiệm sau:
  • Xét nghiệm độ chính xác trong tất cả bốn phần tư (năng lượng hoạt động, phản ứng và năng lượng hiển nhiên)
  • Xét nghiệm lướt (kiểm tra không tải)
  • Kiểm tra dòng bắt đầu
  • Kiểm tra quay số (kiểm tra ghi)
  • Kiểm tra hằng số
  • Kiểm tra số lượng ảnh hưởng (tăng suất, tần số, biến dạng hài hòa, v.v.)
  • Định chuẩn của đồng hồ tiêu chuẩn tham chiếu có độ chính xác thấp hơn tiêu chuẩn tham chiếu được sử dụng
  • Nâng nhiệt trước
  • Bị ngâm và bị gián đoạn
  • Kiểm tra máy đo một pha trong điều kiện giả mạo
• Đo các hằng số khác nhau của mét đồng bộ.
• Với chức năng bảo vệ quá tải, mạch điện áp ngắn và mạch điện mở.

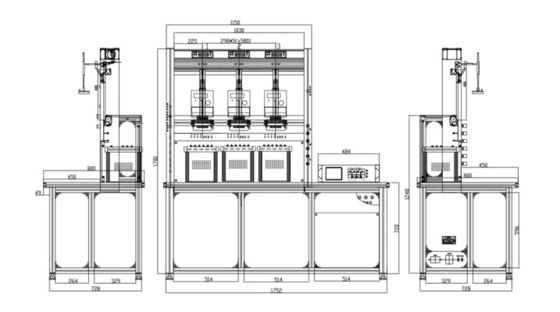

Thông số kỹ thuật cho hệ thống thử nghiệm đồng hồ 1~3 vị trí

Bàn thử nghiệm có nhiều vị trí lên đến 3 mét, 0,02% độ chính xác lớp Hệ thống thử nghiệm ba pha với ICT,với hệ thống liên lạc nhiều cổng nối tiếp để liên lạc song song để thử nghiệm đồng hồ thông minh.

Cung cấp điện

Nguồn năng lượng

Điện áp
Điện áp đầu ra thử nghiệm (Phase-Neutral)	3×(24 V 480 V) hoặc 600 V F-F tùy chỉnh
Năng lượng của điện áp đầu ra	3 × 100VA
Nghị quyết	Tốt hơn 0,01% của giá trị phạm vi đầy đủ quy mô
Cài đặt độ chính xác	Tốt hơn 0,02% ở giá trị phạm vi cuối cùng
Sự ổn định	Tốt hơn 0,005%/h (thời gian tích hợp 150 s)
Điều chỉnh tải từ 0-max. tải	< 0,01%
Tỷ lệ biến dạng	< 0,3% đối với tải độ kháng tuyến tính
Harmonics	2 ️ 21 tự do lập trình
Hiện tại
Nguồn điện thử	0.3 mA ️ 120 A
Năng lượng của dòng phát ra	3 × 150VA
Nghị quyết	Tốt hơn 0,01% của giá trị phạm vi đầy đủ quy mô
Cài đặt độ chính xác	Tốt hơn 0,02% ở giá trị phạm vi cuối cùng
Sự ổn định	Tốt hơn 0,005%/h (thời gian tích hợp 150 s)
Điều chỉnh tải từ 0-max. tải	< 0,01%
Tỷ lệ biến dạng	< 0,3% đối với tải độ kháng tuyến tính
Harmonics	2 ️ 21 tự do lập trình
góc pha
Phạm vi	0 -- 360°
Nghị quyết	0.01°
Cài đặt độ chính xác	0.1°
Tần số
Phạm vi	45 Hz 65 Hz
Nghị quyết	00,01 Hz
